Хорошо, ребята! Как поставщик блоков для неразрушающего контроля, я рад поделиться с вами тем, как использовать блоки для неразрушающего контроля на практике. НК, или неразрушающий контроль, является важной частью различных отраслей промышленности, обеспечивая безопасность и качество материалов и компонентов без причинения ущерба. И тестовые блоки играют в этом процессе очень важную роль.
Понимание блоков испытаний неразрушающего контроля
Прежде всего, давайте поговорим о том, что на самом деле представляют собой блоки для неразрушающего контроля. Это стандартизированные блоки, изготовленные из конкретных материалов с известными свойствами. Они предназначены для моделирования реальных условий и помогают калибровать оборудование неразрушающего контроля. Существуют разные типы испытательных блоков для разных методов неразрушающего контроля, таких как ультразвуковой контроль (УЗК), магнитопорошковый контроль и вихретоковый контроль.

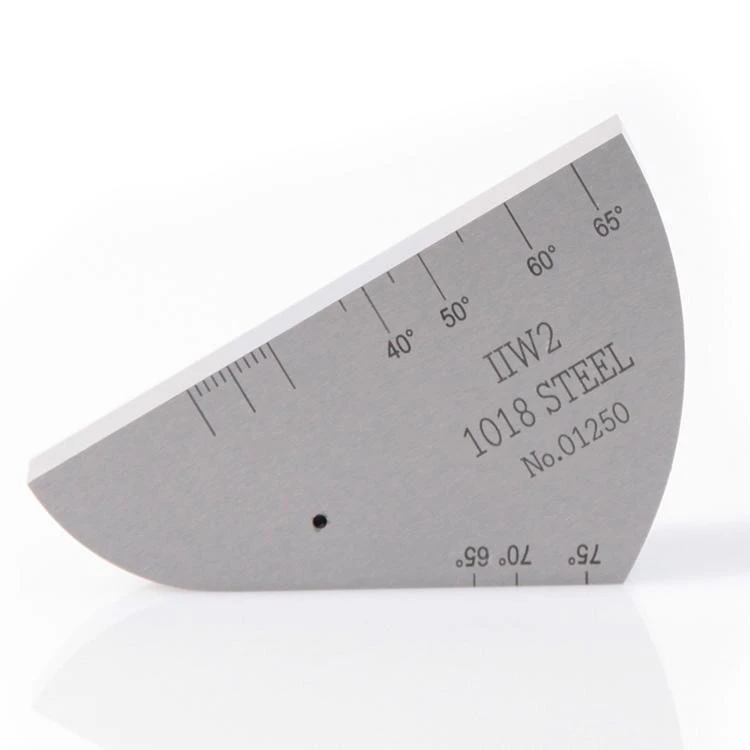

Например, при ультразвуковом контроле у нас есть несколько очень популярных тестовых блоков. Одним из них являетсяСтенд испытательного блока IIW2/V2/MAB для UT-калибровки. Этот блок используется для калибровки оборудования ультразвукового контроля. Он имеет определенные размеры и внутренние отражатели, которые позволяют технику настраивать оборудование для получения точных показаний. Отражатели в блоке имитируют дефекты или неоднородности реальных тестируемых материалов.
Подготовка к использованию
Прежде чем начать использовать образец для неразрушающего контроля, вам необходимо сделать несколько вещей. Сначала проверьте блок на наличие видимых повреждений. Треснувший или сколотый блок не даст точных результатов. Убедитесь, что поверхности чистые. Любая грязь, жир или мусор могут повлиять на соединение между испытательным оборудованием и блоком.
Далее ознакомьтесь со спецификациями тестового блока. Каждый блок имеет набор стандартов, которым он соответствует, и вам необходимо знать их, чтобы правильно интерпретировать результаты испытаний. Например, если вы используетеКалибровочный блок ступенчатого клина, вы должны знать толщину каждой ступеньки и то, как она связана с параметрами тестирования.
Использование образцов для неразрушающего контроля в ультразвуковом контроле
Давайте углубимся в то, как использовать контрольные образцы при ультразвуковом контроле, одном из наиболее распространенных методов неразрушающего контроля.
Калибровка
Основное использование тестовых блоков в UT — калибровка. Вы начинаете с нанесения подходящего связующего агента на поверхность испытательного блока. Этот агент помогает передавать ультразвуковые волны от преобразователя к блоку. Затем поместите датчик на блок и отрегулируйте настройки оборудования.
Вы будете смотреть на экран устройства ультразвукового контроля. Тестовый блок имеет известные отражатели, и на экране вы увидите сигналы, соответствующие этим отражателям. Регулируя усиление, временную развертку и другие параметры, вы можете гарантировать, что оборудование точно отображает положение и размер отражателей. Это ваша базовая калибровка. Для более общих потребностей калибровки вы также можете использоватьКалибровочный блок.
Регулировка чувствительности
После калибровки вы можете использовать тестовый образец для настройки чувствительности УЗ-оборудования. Вы можете увеличить или уменьшить усиление, чтобы установить уровень чувствительности, соответствующий типу материала и размеру дефекта, который вы ищете. Например, если вы тестируете тонкий материал, на котором вызывают беспокойство небольшие дефекты, вам потребуется более высокая настройка чувствительности.
Проверка производительности
Периодически следует использовать тест-блок для проверки работоспособности УЗ-оборудования. Повторяя процедуры калибровки и тестирования, вы можете быть уверены, что оборудование по-прежнему дает точные результаты. Если показания отклоняются от ожидаемых значений, возможно, пришло время отрегулировать оборудование или отдать его в сервисное обслуживание.
Использование образцов неразрушающего контроля в других методах неразрушающего контроля
Тестовые образцы пригодятся не только при ультразвуковом контроле. При магнитопорошковых испытаниях можно использовать тестовые образцы с искусственными дефектами для проверки эффективности магнитного поля и суспензии частиц. Вы намагничиваете блок, наносите суспензию частиц, а затем ищете признаки дефектов. Если на тестовом блоке четко видны дефекты, это означает, что ваша испытательная установка работает правильно.
При вихретоковом контроле для калибровки и регулировки чувствительности могут использоваться эталоны с различными значениями проводимости и искусственными дефектами. Блок испытаний позволяет оптимизировать оборудование вихретокового контроля для различных типов материалов и требований дефектоскопии.
Устранение неполадок и обслуживание
Иногда при использовании блоков неразрушающего контроля могут возникнуть проблемы. Если вы не получаете ожидаемых сигналов на оборудовании UT, это может быть связано с плохой связью между датчиком и блоком. Убедитесь, что связующий агент нанесен равномерно и в нем нет пузырьков воздуха.
Если кажется, что блок со временем изнашивается, особенно в условиях интенсивного использования, важно заменить его. Изношенный блок не даст точных результатов. Вам также следует правильно хранить тестовые блоки. Храните их в сухом месте, чтобы предотвратить коррозию, особенно если они сделаны из металла.
Заключение
Использование образцов для неразрушающего контроля на практике означает получение точных и надежных результатов неразрушающего контроля. Калибруете ли вы оборудование, настраиваете чувствительность или проверяете производительность, тестовые блоки — ваши ключевые инструменты. Как поставщик испытательных блоков для неразрушающего контроля, я здесь, чтобы помочь вам найти те испытательные блоки, которые соответствуют вашим потребностям.
Если вы ищете высококачественные образцы для неразрушающего контроля или у вас есть какие-либо вопросы о том, как использовать их в вашем конкретном приложении, не стесняйтесь обращаться к нам. Мы можем обсудить ваши требования и найти для вас лучшие решения.
Ссылки
- Стандарты ASNT (Американского общества неразрушающего контроля) на образцы для неразрушающего контроля
- Международные стандарты ASTM, относящиеся к образцам для неразрушающего контроля
